超高精度ダイセット超高精度プレート

あってるで世界が変わる
受注販売実施中!

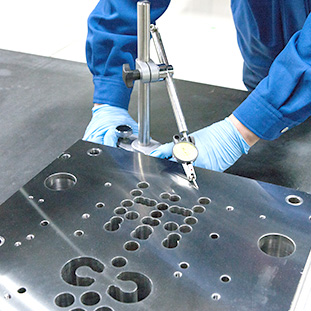

超高精度ダイセット

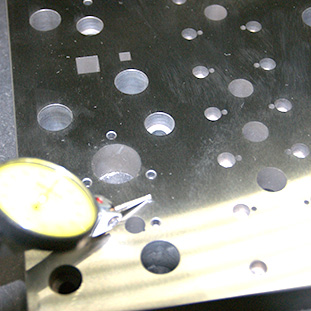

超高精度プレート

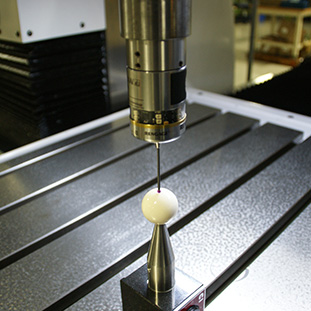

ジグボーラーによる機上測定

地下工場の加工機

レトロフィット機を使用

超高精度ダイセット&プレート

あってる プレス金型における製品精度向上、安定生産、メンテナンス回数の削減など、多くの課題解決に確かな技術に裏付けされた精度をご体験ください。

50Mプール2つ分
大空間地下恒温工場
テクノロジーセンター輝

テクノロジーセンター輝は、ナノオーダーの金型づくりを目指して造られた床面積2268平方メートル、高さ4.5メートルの国内最大級の地下工場です。
78箇所の温度センサーによる24時間365日の温度監視を実施。定点による±0.3℃の温度管理(日実績)を達成しており、現在は温度管理±0.1℃を目指しています。

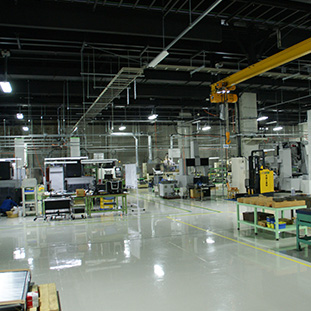

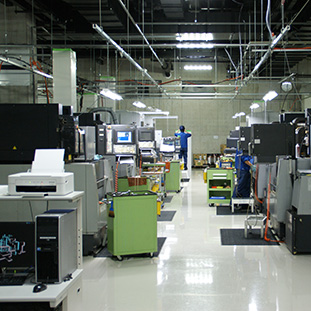

地下工場の様子

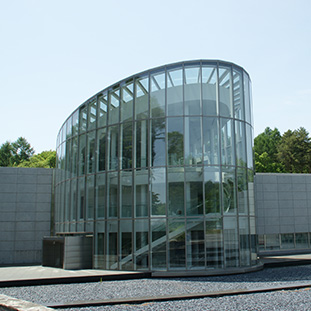

輝工場の外観

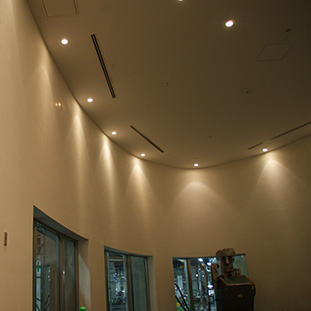

地下の風除エリア

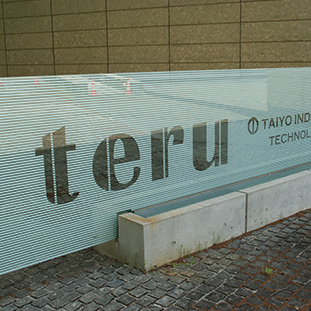

teru

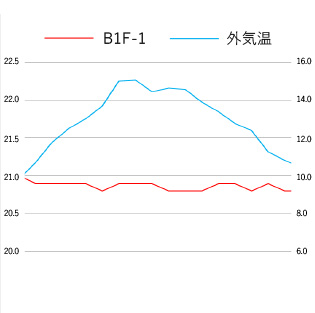

外気温の影響を受けない地下工場

あってるの保証精度はミクロンオーダー

超高精度ダイセット

A寸法 平行度精度
1000mm 5μm以下
500mm 3μm以下
300mm 2μm以下
P寸法 穴ピッチ精度
800mm ±8μm
500mm ±5μm
300mm ±3μm
200mm ±2μm

A寸法P寸法の説明図

超高精度プレート

A寸法 平行度精度
500mm 3μm以下
300mm 2μm以下
P寸法 穴ピッチ精度
300mm ±4μm
150mm ±2μm

当社実績

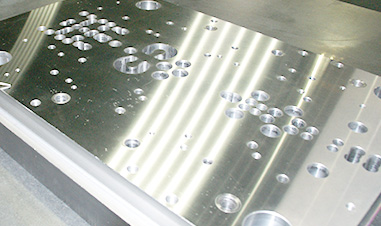

ダイセット

BDS(ダイセット)

プレートサイズ 1000×400 t=50
平行度精度  3μm
穴ピッチ精度  ±1.5μm

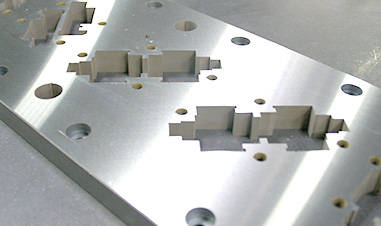

プレート

DP(プレート)

プレートサイズ 345×200 t=25.2
平行度精度  0.5μm
穴ピッチ精度  ±1.2μm

超高精度金型から安定生産へ

金型は複数の金属プレートを重ね構成されているため、プレート一枚ごとの平行度の精度が、プレス製品の精度向上、安定生産、メンテコスト削減につながります。
金型を構成する、上型と下型の位置ずれによる影響を極力なくすことが出来ます。個々のプレートのずれ量が0.003であっても上型と下型が反対方向にずれていると0.006のずれ量となり、パンチの偏りが生じてしまいます。さらに、インサートの寸法誤差やパンチのはめ合い誤差も合わせると、もっと大きなずれになってしまいます。
型設定の問題なのか、金型の精度が問題なのか、超高精度ダイセット・プレートを使用することで金型の精度の問題が解消することができます。

あってる

プレス製品の精度向上
高環境による安定生産
メンテンスコストの削減

設備紹介

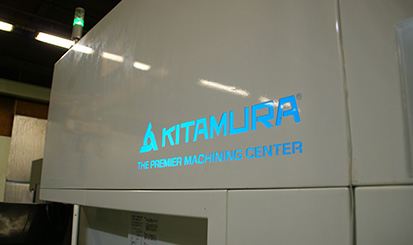

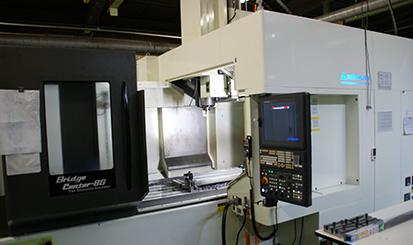

門型マシニングセンター

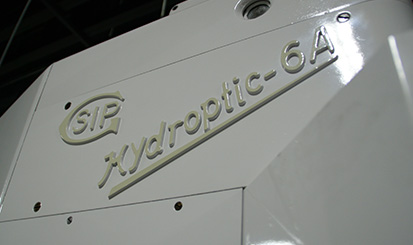

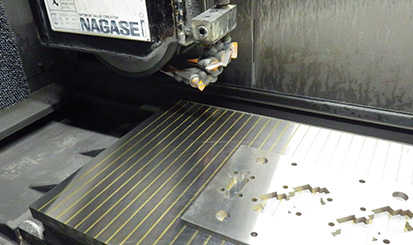

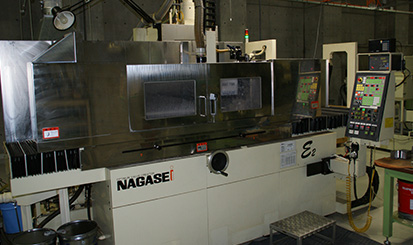

大型平面研削盤(油静圧)

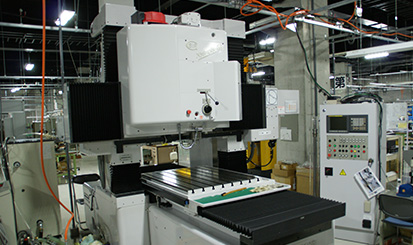

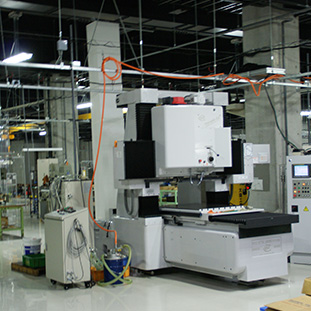

ジグボーラー(レトロフィット機)

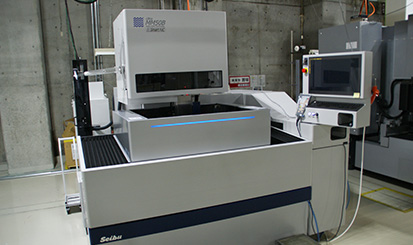

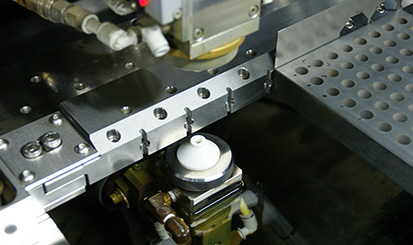

ワイヤー放電加工機

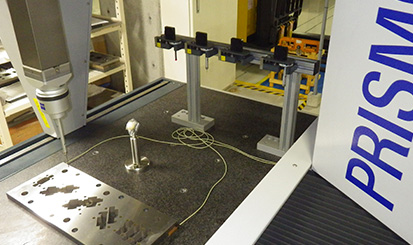

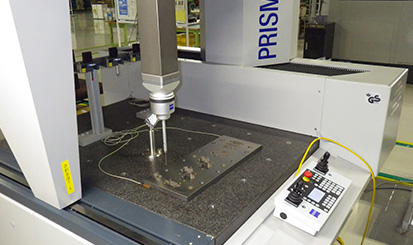

3次元測定機

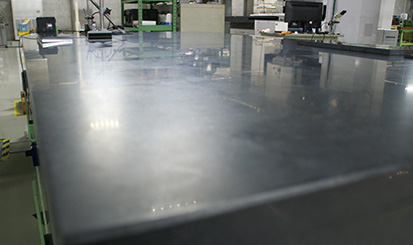

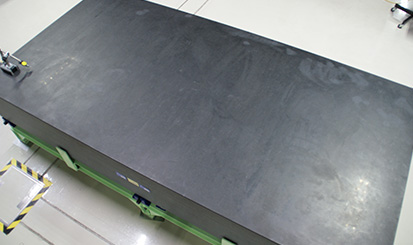

大型超精密石定盤(400×3000×1500)
